케이엠더블유 RF장비를 알아보자

케이엠더블유의 RF 제품들을 소개합니다.



제품들을 이해하기 위한 기본적인 5G 용어, 기술 공부가 선행되어야 합니다.

https://kidgeneral91.tistory.com/148

5G 관련주 주식 매수하기전에 알아야할 기본적인 용어, 기술 !

---

MBF (Micro Bellows Filter)

PCB에 장착 가능한 초소형 Cavity Filter로 세계 최초로 개발 및 상용화한 제품입니다.



대부분 중국 ZTE에 납품함

장점



Small Cell Solution에 적합
PCB에 장착 가능함으로 Massive MIMO (Multi input multi output)의 큰 장애 요인인 가격, 소모전력,
사이즈 및 무게 등을 해결함.

안정적 성능 확보 및 대량 양산 가능
자동화 장비를 이용하여 Filter를 자동 튜닝함으로써 안정적 성능 확보 및 대량 양산 가능.

우수한 PIMD 특성 확보
주파수 조정용 tuning screw를 사용하지 않으며, Termination Technology라 불리는 금속 접합 기술을
이용해 제품을 제작함으로써 불연속 접촉에 의해 발생하는 PIMD를 최소화함.

우수한 Insertion Loss / Spurious / Power Handling 확보
기존 PCB 장착용 Ceramic Filter에 비해 우수한 Insertion Loss / Spurious 특성을 보이며,
일반 Ceramic Filter의 Average Power가 1W 정도인데 반해 MBF는 MAX. 10W로 고출력 제품임.





MMR은 노키아 에 90퍼 공급

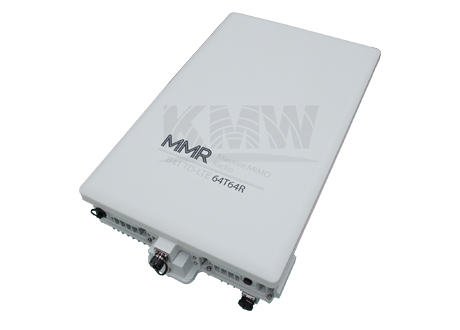

MMR 64T64R (Massive MIMO Radio 64T64R)

노키아의 국내 5G 기지국 장비에 사용하는 MMR 장비를 전량 공급

대용량 데이터 전송할 수 있는 기지국 송수신 장비로 64T64R MIMO와 Beamforming을 지원하는 제품입니다.



장점

Coverage 확장 용이
최대 출력 160W로, 64T64R을 지원함으로써, Coverage 확장이 용이.

소형, 경량
64개의 Micro Bellows Filter와 Antenna를 일체화하고, PA와 Digital Unit을 One Board에 일체화.

다양한 전원 option
설치 현장에서 요구되는 다양한 전원 (AC,-48V, +28V)을 사용할 수 있도록 전원 공급 장치를 탈장착 가능 구조로 구현.

빔포밍 캘리브레이션 기능
각각의 64T64R의 송수신모듈간의 위상,크기,딜레이 편차에 대해 On-service 캘리브레이션 기능을 지원.

TCO(Total Cost of Ownership)절감
50파운드 이내의 무게로 인해, 설치 사이트 취득이 용이하며, Coverage 확장이 용이하여 통신사업자의 TCO를 크게 줄일 수 있음

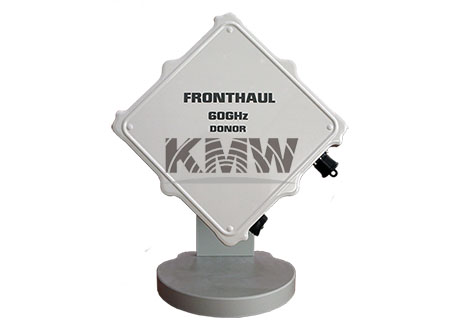

Fronthaul (mm-wave Fronthaul)

스몰셀용 이동통신 데이터 전송장비로 광케이블들의 유선 전송 방식의 단점을 보완하여 무선 전송 방식으로 데이터를 전송하는 장비입니다.

장점

설치 용이성 및 투자비용 감소
- 기존 유선 광케이블의 경우 케이블 매설등으로 초기 투자비용이 증가하는데 비해,
장비 설치가 용이하고 유선망 구축이 어려운 장소에도 설치가 용이하여 초기 투자비용을 절감

전송 대역폭 개선
- 기존 무선 데이터 전송 방식(Backhaul) 대비 전송 대역폭을 획기적으로 줄여 주파수 사용료를 절감

소형화
- 데이터 전송 장비와 안테나를 일체형으로 개발, 전송 시스템 사이즈 최소화 및 친환경적인 설치 사양을 제공



16port Panel Antenna

Multi Band 지원, RET(Remote Electrical Tilt) & RAS(Remote Azimuth Steering) 빔포밍 및 MIMO 기능을 지원하는 이동통신 기지국용 안테나입니다.



장점

Multi Band 지원
3G / 4G 네트웍용 800MHz, 1.9GHz, 2.6GHz를 지원하는 Multi Band Antenna임.

서비스 주파수별 다양한 기능 지원
2.6GHz 대역에서 8T8R MIMO 및 3Sector에 대한 수평 빔포밍을 적용하여 서비스 용량 증가 및 망 최적화를 구현.
800MHz와 1.9GHz 대역은 각각 4T4R MIMO 기능을 통해 서비스 용량을 증가.

TCO 절감
기존 안테나 대비 많은 서비스 대역을 제공함으로써 신규 투자 시 기존 대비 투자 비용 절감.
